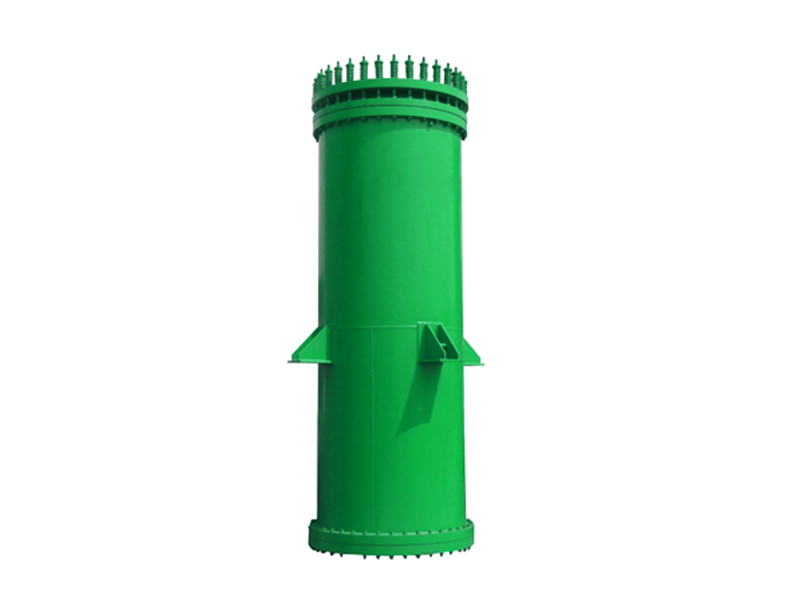

YKC型圓塊孔式石墨換熱器
YKC型圓塊孔式石墨換熱器
產品描述
【結構和特點】
YKC型圓塊孔立式石墨換熱器為目前較先進，性能較優越的一種石墨換熱器。圓柱體換熱塊采用標準單元塊，具有較高的結構強度，在結構中采用聚四氟乙烯O型圈密封介質，加裝壓力彈簧作熱脹冷縮的自動補償機構，采用短通道、增加再分配室以提高紊流效應等，使得本換熱器具有結構強度高、耐溫耐壓性能強、抗沖擊性能好、傳熱效率高、使用壽命長并便于檢修的特點。
【技術特性】
設計溫度：-20~165℃(作加熱器可以提高到240℃)
設計壓力：常壓～0.4MPa(亦可根據用戶需要設計、制造～1.8MPa壓力的本型產品)
換熱面積：2～500平方米(可設制500-800m2本型產品)
執行標準：HG/T3113-1998《YKA型圓塊孔式石墨換熱器》
【用途】
本系列產品可用作加熱器、冷卻器、冷凝器。作冷凝器用時需加裝氣液分離器。
【設備優點】
除具備YKA系列的優點外，還有以下幾點特點：
1)石墨換熱塊沒有中心孔，水孔由一側直通另一側，料孔布滿換熱塊，提高材料利用率;
2)石墨塊只有外圈一圈密封面，而YKA系列有內外兩圈密封面容易產生密封失效，大大方便加工、檢修;
3)同樣換熱面積的設備體積比YKA小，設備更緊湊;
4)可以制造更大規格的設備;
5) 可設計為多流程、立式、臥式狀態使用
YKC系列圓塊孔式石墨換熱器安裝尺寸表
|
型號
|
規 格
|
換熱塊
|
安裝尺寸 mm
|
重量
kg |
||||||||||
|
縱孔
|
橫孔
|
數量
|
D
|
d1
|
d2
|
n1-M1
|
L
|
n2-Φ2
|
H
|
H1
|
H2
|
|||
|
YKC30
|
5
|
16
|
10
|
5
|
330
|
100
|
180
|
8-M16
|
603
|
2-Φ24
|
1366
|
216
|
938
|
335
|
|
10
|
10
|
2476
|
2048
|
470
|
||||||||||
|
YKC40
|
9
|
10
|
10
|
3
|
430
|
125
|
210
|
8-M16
|
704
|
2-Φ24
|
1222
|
233
|
770
|
490
|
|
11
|
4
|
1544
|
1092
|
550
|
||||||||||
|
14
|
5
|
1866
|
1414
|
610
|
||||||||||
|
17
|
6
|
2188
|
1736
|
680
|
||||||||||
|
20
|
7
|
2510
|
2058
|
740
|
||||||||||
|
8
|
16
|
10
|
3
|
430
|
125
|
210
|
8-M16
|
704
|
2-Φ24
|
1222
|
233
|
770
|
490
|
|
|
10
|
4
|
1544
|
1092
|
550
|
||||||||||
|
13
|
5
|
1866
|
1414
|
610
|
||||||||||
|
15
|
6
|
2188
|
1736
|
680
|
||||||||||
|
18
|
7
|
2510
|
2058
|
740
|
||||||||||
|
YKC50
|
20
|
16
|
10
|
4
|
530
|
200
|
295
|
8-M20
|
823
|
2-Φ24
|
1910
|
235
|
1435
|
800
|
|
25
|
5
|
2312
|
1837
|
900
|
||||||||||
|
30
|
6
|
2417
|
2240
|
1000
|
||||||||||
|
35
|
7
|
3116
|
2641
|
1100
|
||||||||||
|
40
|
8
|
3518
|
3043
|
1250
|
||||||||||
|
45
|
9
|
3920
|
3445
|
1350
|
||||||||||
|
YKC60
|
45
|
16
|
10
|
7
|
640
|
250
|
350
|
12-M20
|
938
|
4-Φ24
|
2816
|
250
|
2340
|
1600
|
|
50
|
8
|
3168
|
2692
|
1720
|
||||||||||
|
55
|
9
|
3520
|
3044
|
1840
|
||||||||||
|
60
|
10
|
3872
|
3396
|
1960
|
||||||||||
|
70
|
11
|
4224
|
3748
|
2080
|
||||||||||
|
YKC70
|
60
|
16
|
10
|
7
|
740
|
250
|
350
|
12-M20
|
1070
|
4-Φ30
|
2868
|
287
|
2250
|
2250
|
|
68
|
8
|
3220
|
2602
|
2420
|
||||||||||
|
75
|
9
|
3572
|
2954
|
2590
|
||||||||||
|
85
|
10
|
3924
|
3306
|
2760
|
||||||||||
|
92
|
11
|
4276
|
3658
|
2930
|
||||||||||
|
YKC80
|
77
|
18
|
12
|
7
|
840
|
300
|
400
|
12-M20
|
1171
|
4-Φ30
|
2920
|
293
|
2270
|
2850
|
|
88
|
8
|
3272
|
2622
|
3070
|
||||||||||
|
99
|
9
|
3624
|
2974
|
3290
|
||||||||||
|
110
|
10
|
3976
|
3326
|
3510
|
||||||||||
|
122
|
11
|
4328
|
3678
|
3730
|
||||||||||
|
YKC90
|
90
|
18
|
12
|
7
|
950
|
300
|
400
|
12-M20
|
1286
|
4-Φ30
|
2960
|
323
|
2240
|
3300
|
|
105
|
8
|
3312
|
2592
|
3700
|
||||||||||
|
120
|
9
|
3664
|
2944
|
4000
|
||||||||||
|
135
|
10
|
4016
|
3296
|
4300
|
||||||||||
|
150
|
11
|
4368
|
3648
|
4600
|
||||||||||
|
YKC100
|
120
|
18
|
12
|
7
|
1050
|
300
|
400
|
12-M20
|
1386
|
4-Φ30
|
3008
|
327
|
2260
|
4650
|
|
135
|
8
|
3360
|
2612
|
5000
|
||||||||||
|
155
|
9
|
3712
|
2964
|
5350
|
||||||||||
|
170
|
10
|
4064
|
3316
|
5700
|
||||||||||
|
190
|
11
|
4416
|
3668
|
6050
|
||||||||||
以上尺寸僅供參考，具體尺寸以實際圖樣為準。
管口表
|
型號
|
公稱直徑mm
|
|||||
|
a
|
b
|
c
|
d
|
e
|
f
|
|
|
YKC30
|
100
|
80
|
80
|
100
|
20
|
20
|
|
YKC40
|
125
|
100
|
100
|
125
|
20
|
20
|
|
YKC50
|
200
|
100
|
100
|
200
|
20
|
20
|
|
YKC60
|
250
|
100
|
100
|
250
|
20
|
20
|
|
YKC70
|
250
|
125
|
125
|
250
|
20
|
20
|
|
YKC80
|
300
|
125
|
125
|
300
|
25
|
25
|
|
YKC90
|
300
|
150
|
150
|
300
|
25
|
25
|
|
YKC100
|
300
|
150
|
150
|
300
|
25
|
25
|
|
連接面標準
|
HG/T20592-2009 PN10
|
|||||
|
管口用途
|
物料進口
|
排凈口
|
排空口
|
物料出口
|
冷卻水出口
|
冷卻水進口
|
